O co w ogóle chodzi z tym „prądem w gniazdku”?

Co większość osób ma na myśli, mówiąc „prąd z gniazdka”

Kiedy ktoś mówi: „W gniazdku jest prąd”, zwykle chodzi mu o dwie rzeczy naraz – i tu zaczyna się zamieszanie. Po pierwsze, o możliwość zasilenia urządzeń, czyli o to, że po włożeniu wtyczki telewizor, ładowarka czy czajnik zaczynają działać. Po drugie, o samo zjawisko fizyczne, czyli przepływ ładunków elektrycznych w przewodach. Te dwa pojęcia często wrzuca się do jednego worka, choć nie są tym samym.

„Prąd w gniazdku” w języku potocznym to więc skrót myślowy. W ścianie nie siedzi jakaś porcja energii czekająca jak w zbiorniku paliwa. W ścianie jest instalacja podłączona do ogromnej, rozległej sieci energetycznej, która w każdej chwili może dostarczyć energię – o ile zamkniesz obwód, czyli włączysz urządzenie.

Elektryczność a energia elektryczna – cicha różnica

Prąd elektryczny to zjawisko – uporządkowany ruch ładunków elektrycznych w przewodniku. Mówiąc po ludzku: elektrony zaczynają „maszerować” w jednym, potem w drugim kierunku (w przypadku prądu zmiennego). Sama obecność prądu mówi nam więc tylko tyle, że ładunek się przemieszcza.

Energia elektryczna to zdolność do wykonania pracy: podgrzania wody, napędzenia silnika, zaświecenia żarówki. To energia jest „paliwem” dla urządzeń, a prąd jest sposobem jej transportu. Można mieć napięcie bez przepływu prądu (np. w naładowanej, ale niepodłączonej baterii) – energia jest „gotowa”, ale jeszcze nigdzie nie płynie.

W gniazdku masz więc przede wszystkim różnicę potencjałów (napięcie 230 V między fazą a przewodem neutralnym) oraz „gotową infrastrukturę”, która pozwala energii elektrycznej płynąć, gdy tylko obwód zostanie zamknięty przez urządzenie.

Analogia z siecią wodociągową – dlaczego gniazdko nie jest zbiornikiem prądu

Najprościej spojrzeć na gniazdko jak na kran podłączony do gigantycznego wodociągu. Sam kran nie jest zbiornikiem z wodą. Jest tylko punktem dostępu. Wodociąg symbolizuje sieć energetyczną, kran – gniazdko, a woda – przepływ energii elektrycznej.

Można to rozbić na prostą analogię:

  • sieć wodociągowa – krajowa sieć energetyczna, linie wysokiego, średniego i niskiego napięcia,
  • ciśnienie wody – napięcie (różnica potencjałów elektrycznych),
  • przepływ litrów na sekundę – natężenie prądu (ampery),
  • kran – gniazdko 230 V,
  • wąż ogrodowy / zraszacz – Twoje urządzenie (czajnik, komputer, pralka).

Dopóki kran jest zakręcony, w rurach panuje ciśnienie, ale woda nie płynie. Dokładnie tak samo: dopóki urządzenie nie jest podłączone albo jest wyłączone, w przewodach jest napięcie, lecz prąd praktycznie nie płynie (poza drobnymi prądami upływu czy elementami w stanie czuwania).

Po co tak naprawdę potrzebne jest gniazdko?

Gniazdko jest interfejsem między Twoim domem a siecią energetyczną. Z sieci „przychodzi” do niego:

  • przewód fazowy – z napięciem względem ziemi,
  • przewód neutralny – zamyka obwód z fazą,
  • przewód ochronny – połączony z ziemią, odpowiada za bezpieczeństwo.

Co oddajesz do sieci? Wbrew pozorom nie jest to „zużyty prąd”. Prąd nie znika jak woda w kanalizacji. Oddajesz do sieci przede wszystkim informację w postaci obciążenia. Kiedy włączasz czajnik, Twoje urządzenie zaczyna pobierać moc, a elektrownia i sieć muszą się do tego dostosować. Mówiąc obrazowo – „ciągniesz moc” z sieci, a cały system krajowy reaguje, pilnując częstotliwości i napięcia.

Co tak naprawdę płynie w przewodach? Elektrony, energia czy „prąd”?

Przewód nie jest pustą rurą – elektrony są tam cały czas

Popularny mit brzmi: „prąd leci z elektrowni przewodami do domu”. Sugeruje to, jakby elektrony startowały w elektrowni i docierały aż do Twojego gniazdka. Tymczasem w metalowym przewodzie elektrony są obecne cały czas, w całej jego objętości. Metal jest jak tłum ludzi stojących w kolejce – wszyscy już tam są, czekają tylko na „impuls”, by zacząć przesuwać się w jedną stronę.

Gdy pojawia się napięcie (różnica potencjałów) i obwód zostaje zamknięty, elektrony zaczynają się poruszać. Nie lecą jednak z prędkością światła przez cały kraj. Ich tzw. prędkość dryfu jest zadziwiająco mała – milimetry na sekundę, czasem mniej. W praktyce oznacza to, że elektron, który porusza się w przewodzie w Twoim domu, „urodził się” w tym przewodzie, a nie gdzieś w generatorze w elektrowni.

Energia jako fala w morskim tłumie elektronów

Co więc faktycznie „dociera” z elektrowni do Twojego mieszkania? Energia pola elektrycznego i magnetycznego, która przemieszcza się przez sieć jak fala. Elektrony są nośnikami ładunku, ale sposób, w jaki energia przechodzi, przypomina bardziej rozchodzenie się fali niż transport kulek z punktu A do B.

Dobrym porównaniem jest tzw. „fala stadionowa”. Ludzie siedzą na miejscach – to elektrony w przewodzie. Kiedy fala rusza, każdy tylko na moment wstaje i siada, ale widzisz, jak „coś” przesuwa się wokół stadionu. Fala przemieszcza się szybko, chociaż nikt fizycznie nie biegnie wkoło. W przewodzie każdy elektron tylko lekko „kołysze się” tam i z powrotem (w prądzie zmiennym), a energia sygnału wędruje daleko.

Dlaczego światło zapala się natychmiast, choć elektrony są wolne

Gdy naciskasz włącznik światła, lampa reaguje praktycznie natychmiast. To budzi pytanie: jak to możliwe, skoro mówimy, że elektrony poruszają się wolno? Odpowiedź tkwi w tym, że pole elektryczne w przewodzie rozchodzi się zbliżone do prędkości światła (trochę wolniej ze względu na właściwości medium). To pole jest „rozkazem” dla elektronów: teraz poruszajcie się w tę stronę, teraz w odwrotną.

Wyobraź sobie długą metalową rurę wypełnioną kulkami. Jeśli popchniesz kulkę z jednej strony, niemal w tej samej chwili kulka z drugiego końca się poruszy, mimo że żadna konkretna kulka nie przebiegła przez całą długość rury. W przewodzie jest podobnie: sygnał (zmiana pola) biegnie bardzo szybko, a poszczególne elektrony jedynie nieznacznie się przesuwają.

Czy więc „płynie prąd”, czy nie?

Prąd jako miara przepływu ładunku oczywiście płynie – da się go zmierzyć amperomierzem, da się policzyć, ile ładunku przeszło przez określony przekrój w czasie. W codziennym języku mówienie „płynie prąd” jest jak najbardziej akceptowalne. Z fizycznego punktu widzenia warto jednak mieć w głowie, że:

  • ładunek przenoszą głównie elektrony w przewodach metalowych,
  • elektrony są już w przewodzie, nie „przylatują” z elektrowni,
  • energia elektryczna rozchodzi się w przestrzeni wokół przewodu jako pole elektromagnetyczne.

Takie spojrzenie pomaga dużo lepiej zrozumieć, dlaczego zabezpieczenia działają tak szybko, dlaczego zwarcie w jednym miejscu sieci może wpływać na setki kilometrów dalej oraz dlaczego sama obecność napięcia w gniazdku nie oznacza jeszcze, że „zużywasz prąd”.

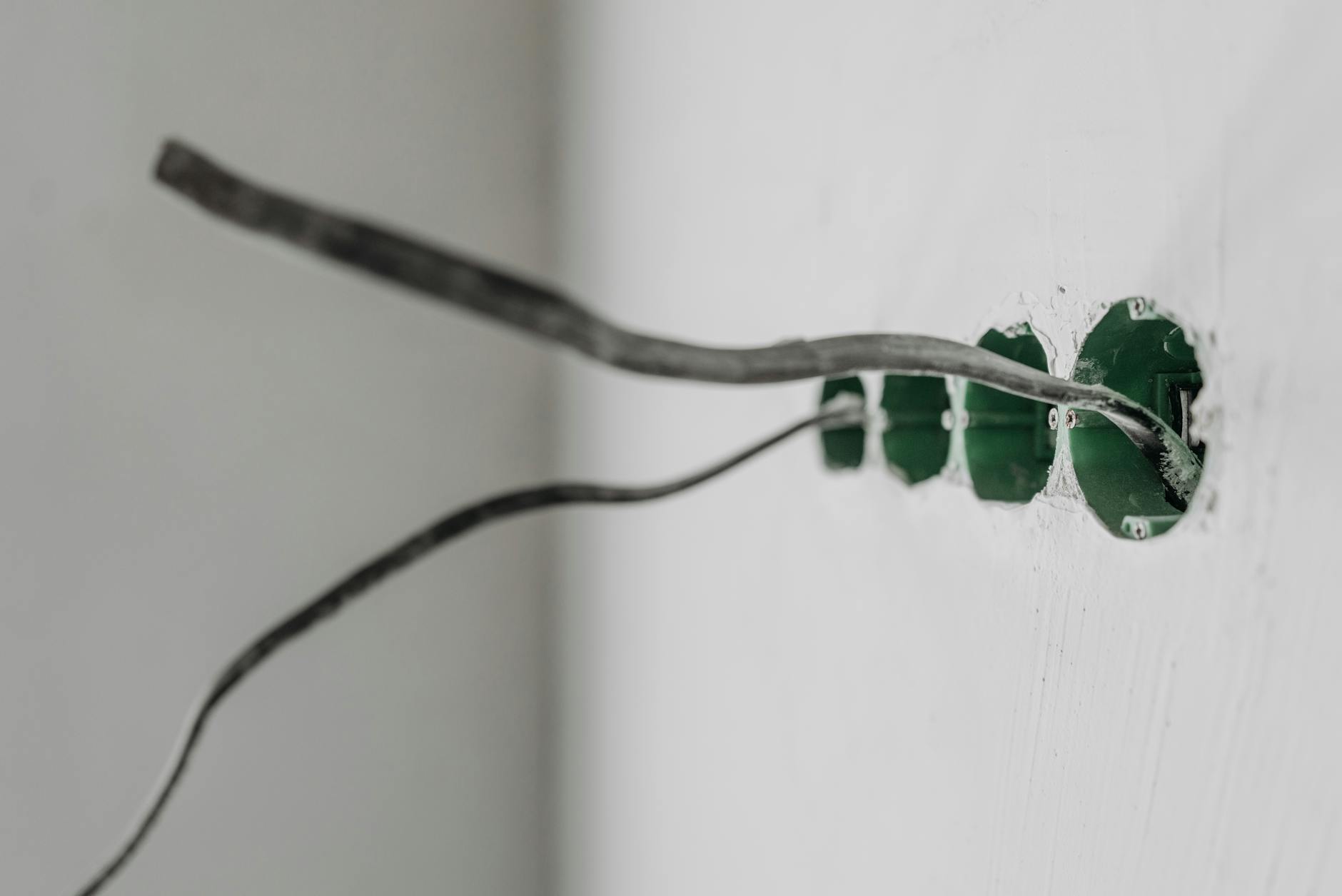

Niedokończone gniazdko elektryczne z wystającymi przewodami w białej ścianie
Źródło: Pexels | Autor: Pavel Danilyuk

Czym są napięcie, prąd i opór – bez straszenia wzorami

Napięcie jak różnica poziomów wody między zbiornikami

Napięcie to różnica potencjałów elektrycznych między dwoma punktami. W praktyce: między przewodem fazowym a neutralnym, albo między fazą a ziemią. Najprościej myśleć o nim jak o różnicy wysokości lub różnicy ciśnień w układzie wodnym.

Jeśli postawisz dwa zbiorniki z wodą – jeden wyżej, drugi niżej – a między nimi zrobisz rurę, woda zacznie płynąć z wyższego do niższego. Im większa różnica wysokości, tym silniejsza „motywacja” do przepływu. Napięcie działa podobnie – im większa różnica potencjałów, tym większa „siła” popychająca ładunki do ruchu.

230 V w gniazdku oznacza, że między fazą a neutralnym panuje różnica potencjałów o wartości 230 woltów (wartość skuteczna, o czym później). Samo napięcie nie mówi jeszcze, ile energii popłynie – dopiero po podłączeniu konkretnego urządzenia widać, jaki prąd przepłynie przez obwód.

Prąd jako ilość ładunku w czasie – odpowiednik przepływu wody

Prąd elektryczny to z definicji ilość ładunku przepływająca przez przekrój przewodnika w jednostce czasu. Jednostką jest amper (A). W analogii hydraulicznej to litry na sekundę przepływające przez rurę.

Przykłady z domu:

  • ładowarka do telefonu pobiera np. 0,1–0,5 A – to jak cienki strumyczek wody,
  • czajnik elektryczny 2000 W przy 230 V pobiera około 8–9 A – to już porządny „strumień”,
  • płyta indukcyjna na pełnej mocy potrafi pobrać kilkanaście amperów na każdej fazie.

Im większy prąd, tym więcej energii na sekundę urządzenie pobiera z sieci. Stąd moc urządzenia w watach (W) jest wprost związana z prądem: moc ≈ napięcie × prąd (w przypadku prądu stałego i prostych odbiorników).

Opór elektryczny – „tarcie” dla ładunków

Opór elektryczny mówi, jak bardzo dany element utrudnia przepływ prądu. Jednostką jest om (Ω). Każdy przewód, każda żarówka, każdy element w obwodzie ma jakiś opór. W wodzie byłoby to odpowiednikiem wąskiej rury, zawirowań, przeszkód, które spowalniają przepływ.

Istnieją materiały o bardzo małym oporze (miedź, aluminium – dobre przewodniki) oraz o bardzo dużym (tworzywa sztuczne, powietrze w normalnych warunkach – izolatory). Dlatego przewody są zrobione z miedzi, a ich izolacja z plastiku. W urządzeniach domowych opór decyduje, jak duży prąd popłynie przy danym napięciu. Grzałka w czajniku ma stosunkowo mały opór, więc płynie przez nią duży prąd i wydziela się dużo ciepła.

Prawo Ohma po ludzku – co z tego wynika w mieszkaniu

Prawo Ohma łączy napięcie, prąd i opór. W wersji słownej: prąd jest tym większy, im większe jest napięcie i im mniejszy jest opór. Z tego wynika kilka bardzo praktycznych wniosków:

  • jeśli podłączysz urządzenie o tym samym oporze do wyższego napięcia – popłynie większy prąd (i może się spalić),
  • jeśli przewód ma zbyt mały przekrój (czyli duży opór), a puścisz przez niego duży prąd – zacznie się nagrzewać,
  • bezpiecznik ogranicza maksymalny prąd w obwodzie, żeby przewody i urządzenia nie zaczęły działać jak grzałka.

Przykład praktyczny: obwód gniazd w mieszkaniu często ma zabezpieczenie 16 A. Oznacza to, że suma prądów wszystkich urządzeń podłączonych do tego obwodu nie powinna długo przekraczać 16 A. Jeśli w jednym obwodzie są: czajnik, mikrofalówka i piekarnik na pełnej mocy, bezpiecznik może zareagować i wyłączyć ten obwód, chroniąc przewody w ścianie przed przegrzaniem.

Skąd bierze się energia: od elektrowni do gniazdka

Różne typy elektrowni, jeden cel: napędzić wirnik generatora

Choć elektrownia węglowa wygląda inaczej niż wodna czy wiatrowa, ich zadanie jest to samo: doprowadzić do obrotu wirnika generatora. Generator jest sercem elektrowni – to on zamienia ruch obrotowy w energię elektryczną.

Najczęściej spotykane typy elektrowni to:

  • elektrownie cieplne (węglowe, gazowe, na biomasę) – spalanie paliwa podgrzewa wodę, para wodna napędza turbinę, która obraca generator,
  • elektrownie wodne – spadek wody (różnica poziomów) napędza turbinę,
  • elektrownie wiatrowe – wiatr obraca łopaty, te napędzają generator,
  • elektrownie jądrowe – rozszczepianie jąder atomów podgrzewa wodę, para napędza turbinę.

Jak generator robi prąd z ruchu obrotowego

W sercu elektrowni siedzi generator synchroniczny. W uproszczeniu to duży „odwrócony silnik elektryczny”. W silniku podajesz prąd i dostajesz ruch. W generatorze robisz odwrotnie: podajesz ruch (obrót wirnika) i dostajesz energię elektryczną.

W środku są dwa główne elementy:

  • wirnik – obracająca się część z magnesem (stałym lub elektromagnesem),
  • stojan – nieruchoma część z uzwojeniami z grubych miedzianych przewodów.

Gdy wirnik się obraca, zmienne pole magnetyczne przecina uzwojenia stojana i w tych uzwojeniach indukuje się napięcie. Pole magnetyczne zmienia się cyklicznie, więc i napięcie jest okresowo zmienne – sinusoidalne. Tak powstaje prąd zmienny, który znamy z gniazdka.

Generator w typowej dużej elektrowni nie wytwarza od razu 230 V. Napięcia na zaciskach generatora to kilka–kilkanaście kilowoltów. Dalej wchodzą do gry transformatory.

Dlaczego prąd z elektrowni „idzie” w wysokim napięciu

Jeśli trzeba przesłać dużo energii na daleką odległość, łatwo „utopić” ją w stratach cieplnych. Każdy kilometr linii ma jakiś opór, więc im większy prąd, tym więcej mocy zamienia się w ciepło (proporcjonalnie do kwadratu prądu). Z tym fizyki nie da się przegadać.

Dlatego w sieci przesyłowej robi się odwrotne sztuczki niż w domu:

  • żeby przesłać dużą moc przy małym prądzie, podnosi się napięcie do bardzo wysokich wartości (dziesiątki, a nawet setki kilowoltów),
  • dzięki temu na liniach energetycznych płyną stosunkowo niewielkie prądy, a straty na oporze są dużo mniejsze.

Tu pojawia się transformator. W elektrowni tuż za generatorem stoją transformatory blokowe, które „podnoszą” napięcie: z kilku–kilkunastu kV do np. 110 kV albo 400 kV. Ta sama moc, wyższe napięcie, mniejszy prąd – czysta księgowość energetyczna.

Sieć przesyłowa, rozdzielcza i lokalna – energetyczne „autostrady” i „osiedlówki”

Od elektrowni wyrusza energia po liniach przesyłowych wysokiego napięcia. To te charakterystyczne, bardzo wysokie słupy kratowe z kilkoma przewodami na wierzchu. Takie linie łączą duże elektrownie, stacje rozdzielcze i całe regiony kraju – to energetyczne autostrady.

Dalej napięcie jest stopniowo obniżane:

  • w stacjach wysokiego/średniego napięcia (np. 110/15 kV) – duże transformatory sprowadzają napięcie do kilkunastu kilowoltów,
  • linie średniego napięcia (zwykle napowietrzne, często na mniejszych słupach) rozprowadzają energię po miastach i miasteczkach,
  • w końcu wchodzi do gry stacja transformatorowa SN/nN (np. 15/0,4 kV), która robi z tego 400/230 V – poziom użyteczny dla domów.

Wokół osiedli stoją niepozorne budynki lub szare szafy – to właśnie stacje transformatorowe. Transformator w środku ma kilka uzwojeń na wspólnym rdzeniu. Zależnie od liczby zwojów po stronie wejściowej i wyjściowej, zmienia się napięcie. Prąd i moc dostosowują się tak, by zgadzał się bilans energii (po odliczeniu niewielkich strat w samym transformatorze).

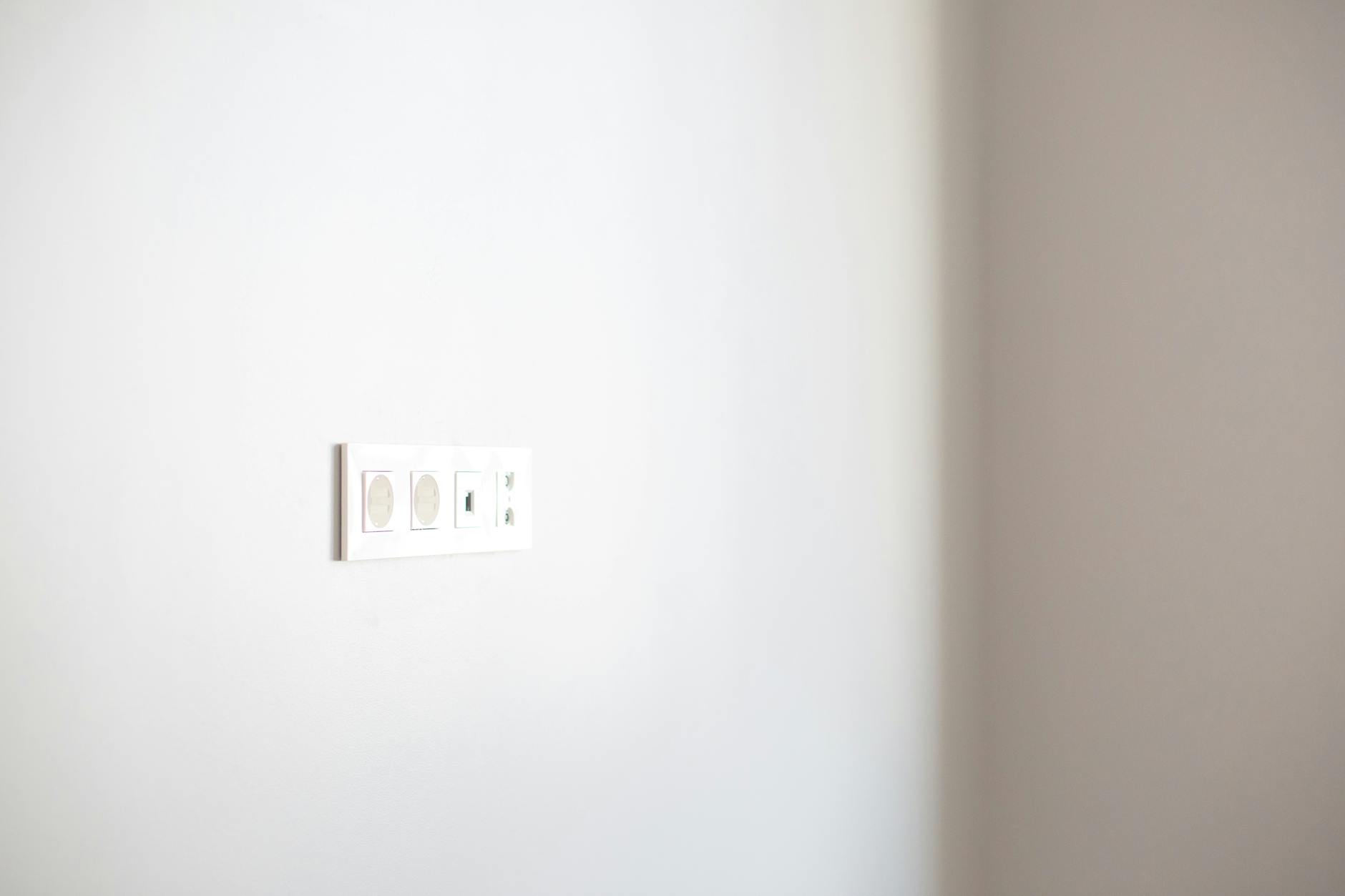

Białe gniazdko elektryczne w nowoczesnej ścianie z bliska
Źródło: Pexels | Autor: La Miko

Co dzieje się w domowej instalacji? Droga energii od licznika do gniazdka

Przyłącze – jak energia wchodzi do budynku

Od stacji transformatorowej do Twojego domu albo bloku biegnie linia niskiego napięcia 400/230 V. Może być napowietrzna (kable na słupach) albo kablowa (pod ziemią). Na końcu jest przyłącze – miejsce, w którym sieć energetyczna „podaje rękę” instalacji budynku.

W domku jednorodzinnym przyłącze może kończyć się na:

  • skrzynce na ogrodzeniu czy elewacji (tzw. złącze kablowe lub napowietrzne),
  • głównej tablicy licznikowej z zabezpieczeniami głównymi.

W blokach sytuacja bywa bardziej rozbudowana – są piony zasilające, główne rozdzielnice piętrowe, zbiorcze liczniki. Ale idea jest ta sama: od sieci zewnętrznej do instalacji wewnętrznej prowadzi oddzielne zabezpieczenie i licznik dla każdego lokalu.

Licznik energii – co tak naprawdę mierzy

Popularne określenie „licznik prądu” jest skrótem myślowym. Urządzenie w skrzynce nie zlicza liczby elektronów, tylko ilość zużytej energii elektrycznej, wyrażoną w kilowatogodzinach (kWh).

Jak to rozumieć „po domowemu”?

  • 1 kW to moc – np. czajnik 2000 W ma moc 2 kW,
  • 1 h to czas pracy,
  • 1 kWh to energia zużyta przez urządzenie o mocy 1 kW pracujące przez 1 godzinę (lub 2 kW przez pół godziny itd.).

Licznik, dawniej z obracającą się tarczą, a dziś elektroniczny, „patrzy”, jaki prąd płynie i jakie jest napięcie, po czym sumuje energię w czasie. Gdy nic nie jest włączone (albo działają tylko drobne odbiorniki w trybie czuwania), licznik prawie nie przyrasta, choć napięcie w gniazdku nadal jest obecne.

Rozdzielnica w mieszkaniu – domowa „stacja energetyczna”

Za licznikiem prąd trafia do rozdzielnicy w mieszkaniu lub domu. To ta skrzynka z bezpiecznikami (dziś najczęściej wyłącznikami nadprądowymi) i wyłącznikami różnicowoprądowymi. Rozdzielnica rozkłada energię na oddzielne obwody: oświetleniowe, gniazdowe, obwody do kuchni, łazienki, ogrzewania itd.

Poszczególne obwody mają swoje zabezpieczenia:

  • wyłączniki nadprądowe (popularnie „korki”) – reagują na zbyt duży prąd, np. zwarcie lub przeciążenie,
  • wyłączniki różnicowoprądowe (RCD) – pilnują, by prąd „wracający” przewodem neutralnym był równy temu „idącemu” przewodem fazowym; jeśli część prądu „ucieknie” inną drogą (np. przez ciało do ziemi), odłączają obwód.

Taka rozdzielnica to praktycznie miniaturowa stacja rozdzielcza dla Twojego lokalu. Tu kończy się odpowiedzialność zakładu energetycznego, a zaczyna odpowiedzialność właściciela instalacji.

Obwody gniazd i oświetlenia – dlaczego nie wszystko na jednym kablu

Instalacja elektryczna w mieszkaniu jest podzielona na kilka obwodów, bo każdy z nich ma określone obciążenie i zadania. Inaczej traktuje się lampki, inaczej gniazdka w kuchni, a jeszcze inaczej płytę indukcyjną.

Typowe rozwiązania:

  • osobne obwody dla oświetlenia – mniejsze zabezpieczenia (np. 10 A), cieńsze przewody, bo lampy zużywają niewielką moc,
  • kilka obwodów gniazd ogólnych – zwykle z zabezpieczeniami 16 A,
  • dodatkowe obwody dla urządzeń dużej mocy (piekarnik, płyta, pralka) – aby duży pobór nie „kładł” całego mieszkania.

Dzięki temu zwarcie w jednej lampie nie wyłącza całego lokalu, a tylko konkretny obwód. Przy codziennej eksploatacji nawet się o tym nie myśli – i dobrze, bo to znaczy, że instalacja została zaprojektowana rozsądnie.

Prąd zmienny 230 V – co oznacza ta liczba i dlaczego sinusoidy

Dlaczego w gniazdku nie ma prądu stałego jak z baterii

Bateria czy zasilacz USB daje prąd stały – napięcie ma stałą wartość w czasie (np. 5 V). W gniazdku mamy prąd zmienny, czyli taki, w którym napięcie i prąd ciągle zmieniają wartość i kierunek. W Polsce i większości Europy to zmiany w rytmie 50 razy na sekundę – 50 Hz.

Dlaczego tak wymyślono? Powód jest bardzo praktyczny: prąd zmienny łatwo transformować. Za pomocą transformatorów można bez wielkich strat podnosić i obniżać napięcie. To klucz do taniego i efektywnego przesyłu energii na dużą odległość. Gdyby cały system był w oparciu o prąd stały, historycznie byłoby to dużo trudniejsze (dziś wysokie napięcie DC stosuje się punktowo, ale przy bardzo zaawansowanej elektronice mocy).

Co oznacza 230 V – wartość skuteczna i szczytowa

Na tabliczce zasilacza widzisz napis „Input: 230 V AC”. Ta liczba to wartość skuteczna napięcia sinusoidalnego. W skrócie: tyle samo ciepła (czyli energii) wydzieliłoby się w oporniku, jak przy napięciu 230 V stałego.

Sinusoida nie ma stałej wartości – waha się od dodatniego maksimum, przez zero, do ujemnego maksimum i z powrotem. Dla sieci 230 V:

  • wartość szczytowa napięcia to około 325 V (czyli 230 V × √2),
  • czyli w najdalszych „górkach” i „dołkach” sinusoida sięga około +325 V i –325 V względem punktu odniesienia.

Twoje urządzenia są projektowane tak, by bez problemu znosić te zmiany. Napięcie 230 V opisuje więc średni efekt energetyczny, a nie chwilowe maksima.

Dlaczego akurat 50 Hz i sinusoidy zamiast „kwadratów”

Częstotliwość 50 Hz to kompromis. W początkach elektryfikacji różne firmy próbowały różnych wartości – 25 Hz, 40 Hz, 60 Hz. Dziś w Europie przyjęło się 50 Hz, w Ameryce Północnej 60 Hz. Im wyższa częstotliwość, tym łatwiej robić mniejsze transformatory, ale tym większe mogą być straty i zakłócenia.

Dlaczego kształt sinusoidalny? Generator w elektrowni naturalnie wytwarza sinusoidę, gdy wirnik obraca się równomiernie w polu magnetycznym. To najłagodniejszy, „najczystszy” przebieg okresowy. Im bardziej „kwadratowy” czy „poszarpany” kształt, tym więcej niepożądanych składowych częstotliwości (harmonicznych), które grzeją silniki, powodują hałas transformatorów i zakłócają delikatną elektronikę.

Trzy fazy – jak z jednej elektrowni zrobić „trzy gniazdka na raz”

W sieci energetycznej nie pracuje się tylko z jedną sinusoidą. W generatorze powstają trzy przesunięte w fazie sinusoidy napięcia – każda z nich startuje jakby trochę później niż poprzednia, dokładnie o 120° (jedną trzecią okresu). To właśnie system trójfazowy.

Daje to kilka zalet naraz:

  • silniki trójfazowe startują i pracują płynniej, wydajniej i z większą mocą,
  • prądy w przewodzie neutralnym mogą się częściowo znosić, co zmniejsza straty,
  • z jednego systemu da się zasilać zarówno duże maszyny, jak i pojedyncze mieszkania.

W domkach jednorodzinnych często doprowadza się wszystkie trzy fazy, ale gniazdka jednofazowe „widzą” tylko jedną z nich względem przewodu neutralnego. Specjalne gniazda trójfazowe (tzw. „siła”) pozwalają podłączyć duże odbiorniki, jak płyty grzewcze czy większe warsztatowe urządzenia.

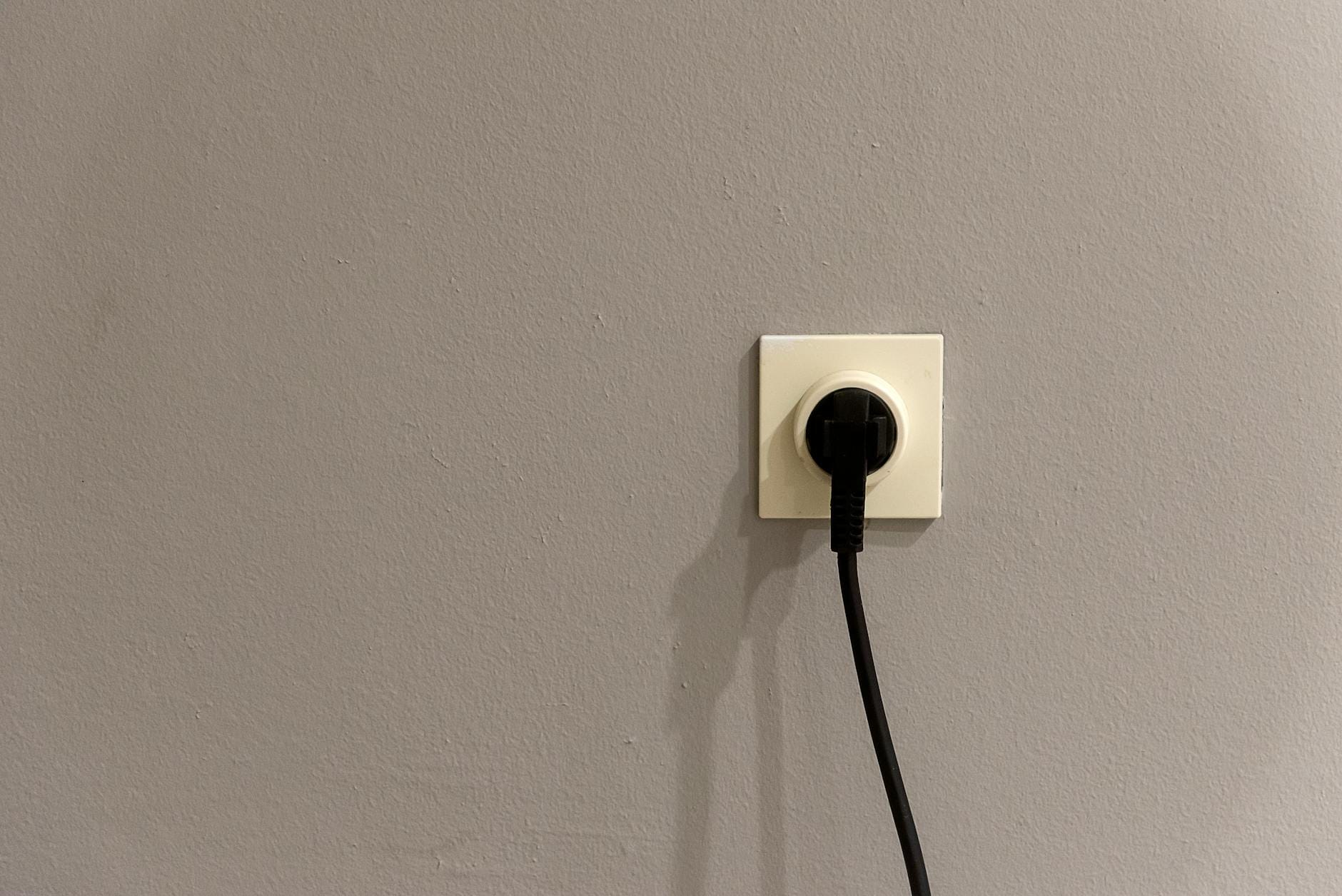

Czarna wtyczka podłączona do białego gniazdka w szarej ścianie
Źródło: Pexels | Autor: Jan van der Wolf

Faza, neutralny i ochronny – trzy żyły, trzy różne zadania

Przewód fazowy – ten, który „niesie” napięcie

W typowej instalacji domowej w systemie jednofazowym do gniazdka dochodzą co najmniej trzy przewody. Pierwszy z nich to faza (L). To właśnie względem niego mówimy o napięciu 230 V. Jeśli przyłożysz próbnik napięcia do fazy i do ziemi lub przewodu neutralnego, pokaże się pełne napięcie sieci.

Faza jest „gorąca” – to na niej pojawia się zmienne napięcie sinusoidalne. Gdy w urządzeniu zamykasz obwód (np. włącznikiem), prąd zaczyna płynąć od fazy, przez odbiornik, do neutralnego (lub wraca inną fazą w układzie trójfazowym).

Przewód neutralny – powrót dla prądu roboczego

Neutralny (N) to przewód, który w instalacji niskiego napięcia jest połączony z punktem neutralnym transformatora w stacji oraz z ziemią. W idealnych warunkach jego potencjał jest zbliżony do potencjału ziemi, ale w praktyce przy obciążeniu występują na nim niewielkie spadki napięcia.

Przewód ochronny – bezpieczeństwo zamiast „szczęścia początkującego”

Przewód ochronny (PE) nie jest przewodem „od prądu roboczego”. W normalnych warunkach nie płynie nim prąd – jego zadaniem jest być gotowym na sytuację awaryjną. Łączy metalowe obudowy urządzeń z uziemionym punktem instalacji, czyli pośrednio z ziemią.

Co się dzieje, gdy w pralce przebije izolacja i faza dotknie obudowy? Jeśli obudowa jest solidnie połączona z PE, pojawia się na niej napięcie, ale niemal natychmiast następuje silny prąd zwarciowy płynący do ziemi przez przewód ochronny. Taki prąd „wybija” wyłącznik nadprądowy lub zadziała RCD. Urządzenie się wyłącza, a Ty co najwyżej słyszysz „pyk” z rozdzielnicy zamiast czuć kopnięcie.

Gniazda z bolcem lub stykami bocznymi mają ten bolec połączony właśnie z PE. Podłączona wtyczka łączy metalowe części urządzenia z tym stykiem. Dlatego tak niebezpieczne jest stosowanie przejściówek, które „udają” bolec, ale w środku niczego nie łączą.

Kolory przewodów – nie tylko dla estetyki

Elektryk nie zgaduje „który przewód jest który” po humorze dnia. W nowoczesnych instalacjach przyjęto standardowe kolory izolacji:

  • zielono-żółty – zawsze przewód ochronny (PE) i nic innego,
  • niebieski – przewód neutralny (N),
  • brązowy, czarny lub szary – przewody fazowe (L).

Dzięki temu, gdy ktoś po latach otwiera puszkę, ma od razu wizualną mapę. Stare instalacje aluminiowe często mają inne oznaczenia, co bywa źródłem niespodzianek – wtedy bez miernika ani rusz.

Dlaczego nie wolno „kombinować” z przewodem ochronnym

Kusi niektórych, by przewód ochronny wykorzystać „bo akurat brakuje żyły”. Na przykład: „wezmę zielono-żółty jako fazę, co się może stać?”. Z pozoru – działa. W praktyce tworzysz pułapkę: ktoś inny, widząc zielono-żółty, założy, że to PE, dotknie spokojnie obudowy albo tego przewodu i spotka się z fazą.

Podobnie niebezpieczne jest mostkowanie bolca z neutralnym w gniazdku „bo tak kiedyś robiono”. W starych systemach TN-C takie rozwiązania bywały dopuszczalne, ale dziś przy RCD może to spowodować ciągłe wyłączanie obwodu lub pozorne uziemienie, które przestanie działać przy pierwszej awarii przewodu PEN. Ochrona ma być przewidywalna, a nie „może zadziała, może nie”.

Jak prąd „widzi” te trzy przewody w normalnej pracy

W typowym urządzeniu klasy I (z wtyczką z bolcem) sytuacja wygląda tak:

  • prąd roboczy płynie od fazy przez elementy urządzenia do neutralnego,
  • przewód ochronny jest połączony z obudową i siedzi „na gotowo”, bez prądu,
  • jeśli przebije izolacja, część prądu ucieka przez obudowę i PE – pojawia się różnica między prądem w L i N, RCD widzi to i natychmiast odłącza obwód.

W urządzeniach w klasie II (oznaczonych dwiema kwadratami) obudowa jest z tworzywa lub izolowana podwójnie, dlatego nie ma przewodu ochronnego – zabezpieczeniem jest sama konstrukcja. Stąd cienkie, „dwużyłowe” przewody np. w zasilaczach do laptopów czy niektórych lampkach.

Co się dzieje, gdy włączasz urządzenie do gniazdka?

Chwila przed dotknięciem wtyczki – napięcie już „czeka”

Gdy gniazdko jest pod napięciem, między stykami fazy i neutralnego istnieje różnica potencjałów 230 V. To trochę jak napięta sprężyna – energia jest gotowa, ale nic się nie dzieje, dopóki nie ma połączenia. Wtyczka leżąca na stole niczego nie „ciągnie” z gniazdka, choć jest tuż obok.

Dopiero kiedy wsuwasz wtyczkę, styki w gniazdku i blaszki we wtyczce łączą się mechanicznie, otwierając drogę dla prądu. Jeśli urządzenie ma wyłącznik w pozycji „off”, obwód wewnątrz jest wciąż przerwany, więc prąd nadal nie płynie. Napięcie „dochodzi” tylko do wyłącznika.

Załączenie wyłącznika – obwód się zamyka

Kiedy przełączasz wyłącznik urządzenia na „on”, robisz elektryczny odpowiednik domknięcia pętli. Od tego momentu prąd może popłynąć od fazy, przez elementy urządzenia, do neutralnego. W sieci prąd zmienny zmienia kierunek 50 razy na sekundę, ale z punktu widzenia odbiornika ważne jest, że pętla jest zamknięta i powstaje przepływ energii.

W prostym czajniku elektrycznym scenariusz jest banalny: prąd płynie przez grzałkę oporową, ta stawia mu opór, więc wydziela się ciepło. W telewizorze droga jest bardziej zawiła – prąd trafia najpierw do układu zasilacza, który prostuje go, filtruje i zamienia na zestaw napięć stałych dla elektroniki.

Prąd a „wciąganie energii” – skąd urządzenie „wie”, ile brać?

Nie ma wtyczek z komunikatem „daj mi teraz 2 A, proszę”. Urządzenie „decyduje”, ile prądu pobierze, przez swoją impedancję (mówiąc prościej: przez swoje wewnętrzne cechy elektryczne). Sieć zapewnia stałe napięcie około 230 V, a to, jaki popłynie prąd, zależy od „oporu” i charakteru odbiornika.

Grzałka o małej rezystancji pobierze dużo prądu i moc, mały zasilacz LED – znacznie mniej. To dlatego możesz włożyć do tego samego gniazdka zarówno ładowarkę do telefonu, jak i odkurzacz. Źródło jest to samo, różne są tylko „krany”, przez które energia wpływa do urządzeń.

Rozruch urządzeń: „uderzenie prądowe” na starcie

Niektóre odbiorniki w chwili włączenia zachowują się jak bardzo spragniony człowiek przy kranie i przez moment biorą więcej, niż wynika z ich mocy znamionowej. Dzieje się tak m.in. w:

  • silnikach (np. lodówka, odkurzacz) – stojący wirnik nie wytwarza jeszcze przeciwwzbudzenia, więc prąd rozruchowy jest większy,
  • zasilaczach impulsowych – na początku trzeba „naładować” kondensatory wejściowe, co generuje krótkotrwały większy prąd.

Domowe wyłączniki nadprądowe są na to przygotowane. Mają charakterystyki, które pozwalają na krótkie piki prądowe bez wyłączania obwodu, ale reagują na zwarcia i długotrwałe przeciążenia.

Gdzie w tym wszystkim jest energia?

W przewodzie nie płynie „porcja energii” jak wagonikami. Energia w urządzeniu jest dostarczana przez pole elektryczne i magnetyczne, które otaczają przewody. Gdy napięcie działa na ładunki (elektrony), te zaczynają się poruszać uporządkowanie, a pole przenosi energię do odbiornika.

Widać to dobrze przy transformatorze. Dwa uzwojenia nie są ze sobą połączone przewodowo, a mimo to energia z jednego przechodzi do drugiego. Nośnikiem jest pole magnetyczne w rdzeniu. W domowej instalacji to pole jest „przyklejone” do przewodów, więc na co dzień się nad nim nie zastanawiamy, ale fizyka w tle jest ta sama.

Dlaczego licznik „widzi” tylko to, co naprawdę zużyjesz

Sam fakt, że gniazdko jest pod napięciem, nie oznacza naliczania opłat. Licznik energii „patrzy” na iloczyn napięcia, prądu i czasu. Gdy wyłączysz wszystkie urządzenia (łącznie z trybem stand-by), prąd praktycznie nie płynie, więc energia nie jest dodawana do wskazania.

Gdy podłączysz lampkę LED o mocy kilku watów, prąd jest minimalny – licznik przyrasta wolno. Czajnik o mocy kilku kilowatów powoduje szybkie „kręcenie się” licznika. To znów wynik tej samej relacji: te same 230 V, ale różny prąd i różny czas pracy.

A co, jeśli coś pójdzie nie tak? Scenariusze awaryjne w gniazdku

Kilka typowych sytuacji, w których widać, jak działają zabezpieczenia:

  • Zwarcie w urządzeniu – izolacja pęka, faza łączy się bezpośrednio z neutralnym lub PE. Prąd rośnie błyskawicznie, wyłącznik nadprądowy odłącza obwód. Słychać „pyk”, światło przygasa na moment, a urządzenie milknie.
  • Dotknięcie części pod napięciem – jeśli ciało ma kontakt z uziemionym elementem, część prądu płynie przez człowieka zamiast wracać neutralnym. RCD wykrywa różnicę między prądem w L i N, wyłącza obwód w ułamku sekundy.
  • Przeciążenie obwodu – do jednego gniazdka listwa, do niej kilka mocnych odbiorników. Prąd przekracza dopuszczalne 16 A, wyłącznik nadprądowy po pewnym czasie nagrzania termicznego rozłącza obwód, chroniąc przewody przed przegrzaniem.

Dzięki temu, że instalacja ma warstwową ochronę (bezpieczniki, RCD, uziemienie, odpowiednie przekroje przewodów), codziennie korzystasz z „prądu w gniazdku” nie zastanawiając się, jak wiele rzeczy musi zadziałać poprawnie, żeby zwykłe włączenie suszarki do włosów nie było loterią.

Co naprawdę „płynie” w przewodach, gdy zapalasz światło

Wróćmy na moment do lampy. Gdy naciskasz włącznik, w przewodzie miedzianym zaczyna się uporządkowany ruch elektronów. One same poruszają się powoli – przeciętnie centymetry na sekundę – ale informacja o tym, że obwód się zamknął, czyli zmiana pola elektrycznego, rozchodzi się z bliską prędkości światła.

To tak, jakby w długim rzędzie ludzi każdy lekko popchnął następnego. Ludzie stoją prawie w miejscu, ale fala ruchu przechodzi przez cały tłum błyskawicznie. Elektrony są tym „tłumem”, prąd to fala ich uporządkowanego ruchu, a energia – to, co rozgrzewa żarnik, kręci bęben pralki czy zasila elektronikę w komputerze.
